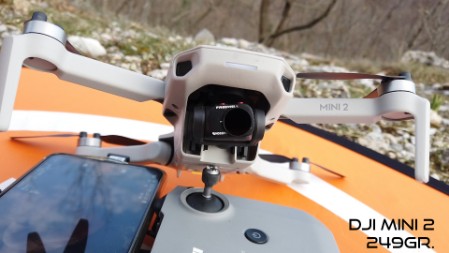

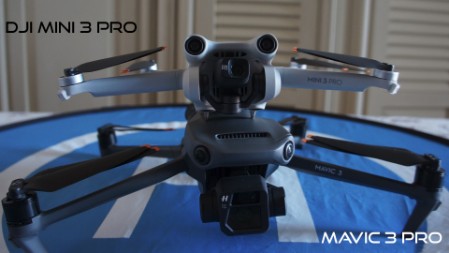

VOLO CON DRONE/UAS
COSTRUZIONE DI MODELLO HD FOTOGRAMMETRICO
Dopo diversi anni di volo per ottenere i punti di inserimento 3d grazie alle patanti avanzate di volo A2pro e Specific ASTS ci siamo specializzati nel rilievo fotogrammetrico di precisione. Molto utile per ricostruire vettorialmente facciate complesse o rilevare grandi aeree urbane.
FASE A)
Volo con acquisizione foto da diverse angolazioni e quote in modo da avere diversi punti di verifica. Studio preliminare dell'area con progetto way-point del drone/UAS. Operazione eseguita da minimo 3 persone (pilota drone + 2 osservatori attivi). Salvataggio dei file fotografici in cartelle di suddivisione e controllo dell'esposizione luce.

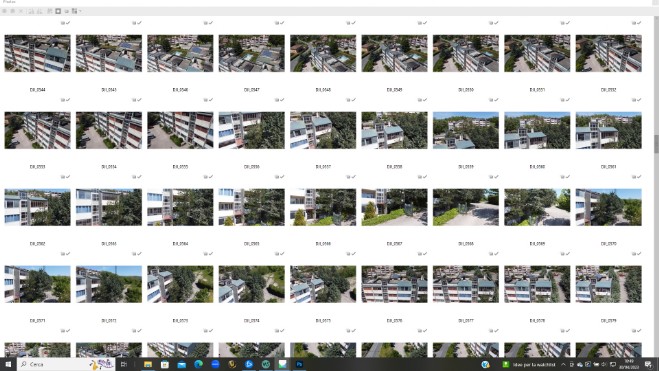

Chunk Photo
FASE B)

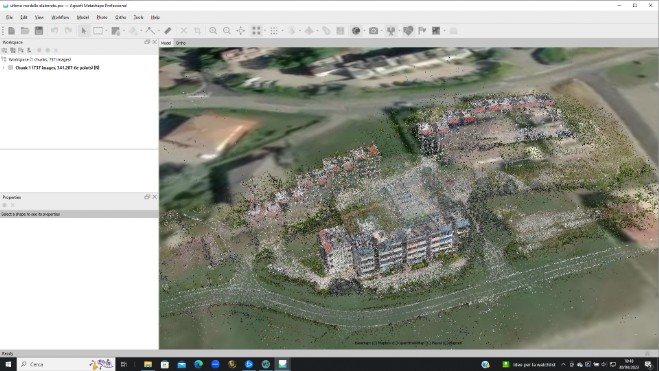

Importanzione dei Chunk fotografici all'interno del software di calcolo con studio dei punti di allinemaento. Definizione dei punti fissi (caposaldi-target) con inserimento delle quote di verifica. Creazione delle nuvola densa di punti.
FASE C)
Dalla nuvola di pundi densa, si procede con la pulizia dei punti persi o lontani, in modo da poter ottimizzare le fasi di calcolo finale. Pulita la nuvola, lasciando solo le zone di interesse, si procede con la creazione di una mesh triangolare, attraverso la quale è possibile definire anche il dettaglio minimo rilevabile.
Chunk Photo
FASE D)
Dal modello 3d textureizzato, è possibile ora estrapolare sezioni, prospetti e piani zenitali. Le immagini possono essere esportate con un riferimento metrico/pixel e/o vettorializzate per creare dei profili dwg/dxf. La risoluzione massima ottenibile è di 0.5 cm per pixel. L'ortofoto viene esportata in formato TIFF con canale Alpha cosi da semplificare le fasi di ricalco.
